变电所和配电所的防雷措施该怎么做

变电所和配电所的防雷措施该怎么做

作者:admin    来源:未知    发布时间:2018-07-22 23:29    浏览量:
夏天到了,雷雨天气增多,变电所、配电所是如何防雷的呢?下面让陕西河江海防雷检测公司的工程师来归纳一下吧。

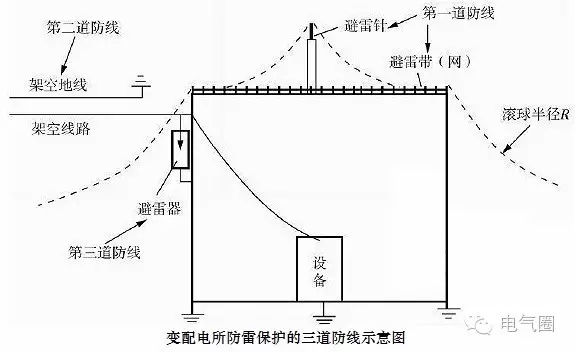

变电所、配电所的防雷保护一般由三道防线组成:第一道防线的作用是防止雷电直击变配电所电气设备;第二道防线为进线保护段;第三道防线是通过避雷器将侵入变电所的雷电波降低到电气装置绝缘强度允许值以内。三道防线构成一个完整的变配电所防雷保护系统。


1装设避雷针

避雷针用来保护整个变、配电所建筑物和构筑物,使之免遭直接雷击。避雷针可单独立杆,也可利用户外配电装置的构架或投光灯的杆塔,但变压器的门型构架不能用来装设避雷针,以免雷击产生的过电压对变压器放电。避雷针与配电装置的空间距离不得小于5m。

2在进线段内装设避雷线

变电所的主要危险是来自于进线段之内的架空线路遭受雷击,所以进线段又称危险段。一般要求在距变电所1~2km的进线段装设避雷线,并且避雷线要具有很好的屏蔽和较高的耐雷水平。在进线段以外落雷时,由于进线段导线本身波阻抗的作用,限制了流入变电所的雷电流和雷电侵入波的陡度。

3高压侧装设阀型避雷器或保护间隙

高压侧装设避雷器主要用来保护主变压器,以免高电压沿高压电路侵入变电所,损坏变电所这一最主要的设备,为此,要求避雷器或保护间隙应尽量靠近变压器安装,其接地线应与变压器低压中性点及金属外壳连在一起接地。

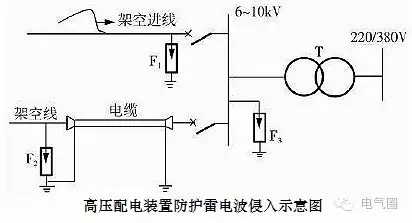

6kV~10kV配电装置对雷电波侵入的防护接线示意图如下图所示:


在每路进线终端和母线上,都装有阀型避雷器。如果进线是具有一段电缆的架空电路,则阀型或排气式避雷器应装在架空电路终端的电缆终端头处。

4低压侧装设阀型避雷器或保护间隙

低压侧装设避雷器主要在多雷区使用,以防止雷电波由低压侧侵入而击穿变压器的绝缘。当变压器低压侧中性点不接地时,其中性点也应加装避雷器或保护间隙。
